軸力とは何か？構造力学の基礎からボルト締結の計算・管理まで徹底解説

建築・土木構造物の設計から機械装置のボルト締結に至るまで、力学を扱うあらゆる現場で基盤となる概念が「軸力（じくりょく）」です。部材の内部に生じる力（断面力）を正しく把握できなければ、橋梁の倒壊や機械部品の疲労破壊、ボルトの緩み・破断といった重大インシデントに直結します。

本稿では、力学の初学者から実務に携わるエンジニアまでを対象に、軸力の基礎定義からせん断力・曲げモーメントとの違い、構造計算の手順、現場におけるボルトの軸力管理手法まで体系的に解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：軸力とは部材の中心軸方向に作用する内力であり、部材を引き伸ばす「引張軸力」と押し縮める「圧縮軸力」に分類される。
• 要点2：単なる外力や応力とは異なり、軸力は断面全体が負担する力の総量を指し、単位はN（ニュートン）やkN（キロニュートン）で表す。
• 要点3：機械・建築接合部ではトルク関係式（$T = k \cdot d \cdot F$）を用いた高力ボルトの正確な軸力管理が締結信頼性の鍵を握る。

【基本概念】軸力とは一体どんな力？圧縮・引張の定義と応力との違い

軸力（Axial Force）とは、部材の中心軸（重心軸）に平行な方向に作用する内力（断面力）を指します。外力が加わった際、部材が元の形状を保とうとして内部に発生する抵抗力の一種です。

軸力は作用する向きによって明確に2種類へと分類されます。

• 引張軸力（Tension）：部材を軸方向に引っ張り、伸ばそうとする力。構造力学の符号規約では通常「正（＋）」として扱います。
• 圧縮軸力（Compression）：部材を軸方向に押し込み、縮めようとする力。構造力学では通常「負（ー）」として扱います。

国際単位系（SI単位）における軸力の単位は、力そのものを表すためN（ニュートン）やkN（キロニュートン、1kN = 1,000N）が用いられます。

初学者が混同しやすい概念として「軸力と引張力の違い」や「軸力と応力の違い」が挙げられます。引張力は外力（外から加える力）や作用の方向性を指す広義の用語ですが、引張軸力は「部材内部の軸方向に発生している断面力」という力学的な明確な位置づけを持ちます。また、応力（Stress）は軸力を部材の断面積（$A$）で割った「単位面積あたりの力（$\sigma = N / A$、単位：$\mathrm{N/mm^2}$ または $\mathrm{MPa}$）」であり、部材内部の負荷集中度を評価するパラメータである点が軸力そのものとは根本的に異なります。

【力学の3大断面力】軸力・せん断力・曲げモーメントの決定的な違い

部材が外力を受けたとき、その断面には部材を破壊しようとする複数の内力が生じます。これらを総称して「3大断面力」と呼び、構造物の安全性を評価する上ですべてを切り分けて把握しなければなりません。

• 軸力（$N$）：部材の軸線方向に伸び縮みを生じさせる力。柱やトラス部材、締結ボルトの主たる支配力となります。
• せん断力（$Q$ または $V$）：部材の軸線に対して直交（垂直）方向に作用し、部材をハサミで断ち切るようにスライドさせる力。梁の端部やリベット接合部などで顕著に現れます。
• 曲げモーメント（$M$）：部材を湾曲・回転させようとする力。梁の中央部に荷重がかかった際、上側に圧縮、下側に引張を生じさせる回転エネルギーです。

例えば、ビルの柱には上層階の重量を支える「圧縮軸力」が常時加わっていますが、地震時には横揺れによって「せん断力」と「曲げモーメント」が同時に複合して襲いかかります。それぞれの断面力が部材断面のどの位置にピークを生じさせるかを正確に算定することが、構造設計の第一歩です。

【構造力学】軸力の求め方と軸力図（AFD）の正しい描き方

静定構造物において部材内の軸力を求める基本は、静的つり合い条件式（$\Sigma X = 0, \Sigma Y = 0, \Sigma M = 0$）の適用です。部材を任意の位置で仮想切断し、切断面に未知の軸力 $N$ を仮定してつり合いを解くことで値を導出します。

軸力の求め方をステップ順に整理すると以下の手順になります。

1. 構造物全体にかかる外力と支点反力を算出する。
2. 軸力を求めたい位置で部材を仮想切断する。
3. 切断した片側の自由体図（フリーボディダイアグラム）を取り出し、切断面に軸力 $N$（通常は引張方向の正）を配置する。
4. 軸方向の力のつり合い式（$\Sigma X = 0$ など）を立てて $N$ を解く。

この軸力分布を部材全体にわたって視覚的にグラフ化したものが軸力図（AFD：Axial Force Diagram）です。AFDの描き方では、基準線（部材軸）に対して引張軸力（＋）を上側（または外側）、圧縮軸力（ー）を下側（または内側）にプロットし、ハッチングとともに数値を明記します。これにより、どの区間に最大の引張・圧縮が生じているかが一目で把握可能になります。

また、直線部材で構成されるトラス構造の軸力計算では、全節点がつり合っていることを利用する「節点法」や、特定の部材軸力を直接求めるために3部材以下を切断してモーメントのつり合いを利用する「断面法（リッターの切断法）」が多用されます。トラス部材には原則として曲げモーメントやせん断力が発生せず、純粋な軸力のみが伝達される点が力学上の大きな特徴です。

【ボルト締結の実務】トルク関係式と高力ボルトの軸力管理

機械設計や鉄骨建築の摩擦接合部において、軸力は「締結体の信頼性」を決定づける最重要パラメータです。ボルトを締め付ける際、ボルト軸部が引き伸ばされることで生じる引張軸力（ボルト軸力 $F$）が、被締結材同士を強固に押し付け合う圧着力（軸力）を生み出します。

現場で軸力を直接測定することは難しいため、通常はトルクレンチ等を用いた締付トルク $T$ によって間接管理します。この両者を結びつける基本式がトルク関係式です。

$$T = k \cdot d \cdot F$$

• $T$：締付トルク（$\mathrm{N \cdot m}$）
• $k$：トルク係数（摩擦状態や潤滑に依存する無次元数、通常0.10〜0.20程度）
• $d$：ボルトの呼び径（$\mathrm{m}$）
• $F$：ボルト軸力（$\mathrm{N}$）

ここで極めて注意すべきなのが「トルク係数 $k$ のばらつき」です。座面やねじ部の油分・サビ・表面粗さによって $k$ は大きく変動します。同じ締付トルクで締めたとしても、摩擦が大きければ軸力は著しく不足し、摩擦が極端に低ければ過大な軸力によってボルトの破断や塑性変形を招きます。

そのため、建築・土木で用いられる高力ボルトの軸力管理では、ピンテールが所定の軸力で破断する「トルシア形高力ボルト」の採用や、回転角法による管理、さらには超音波を用いてボルトの伸びをリアルタイム測定する高精度な軸力管理手法が導入されています。

【安全設計基準】許容軸力と圧縮部材の座屈リスク

構造部材を選定する際は、作用する軸力が材料の許容限界を超えないことを確認します。この限界値を許容軸力（Allowable Axial Force）と呼びます。

引張軸力を受ける部材の場合、許容軸力 $N_a$ は部材の有効断面積 $A_n$ と材料の許容引張応力度 $f_t$ の積（$N_a = A_n \cdot f_t$）で単純明快に定まります。しかし、圧縮軸力を受ける部材（柱やブレースなど）では、材料の圧縮破壊よりもはるかに低い荷重で急激に折れ曲がる「座屈（Buckling）」現象が支配的となります。

細長い柱に圧縮軸力が加わると、部材の細長比（$\lambda = l_k / i$、座屈長さを断面二次半径で割った値）に応じて耐力が急激に低下します。オイラーの座屈荷重式（$P_k = \pi^2 E I / l_k^2$）が示す通り、材料強度（$F$値）ではなく断面の幾何学的形状（断面二次モーメント $I$）とヤング率 $E$ が座屈耐力を決定づけます。

建築基準法や各種工学会の設計基準では、圧縮部材に対して細長比に応じた低減係数を適用し、座屈を考慮した厳しい許容圧縮応力度を設定しています。引張と圧縮では設計上の許容限界が全く非対称である点を忘れてはなりません。

【軸力とは】に関するよくある質問（FAQ）

Q1：軸力と応力の違いを直感的に理解するにはどう考えればよいですか？
A1：軸力は部材の断面全体にかかっている「力の合計値（単位：NやkN）」です。一方、応力は断面積1平方ミリメートルあたりにどれだけの負担がかかっているかを示す「力の密度（単位：$\mathrm{N/mm^2}$ や MPa）」です。細いワイヤーでも太い鋼管でも同じ10kNの軸力を負担できますが、発生する応力（負荷の厳しさ）は細いワイヤーのほうが圧倒的に大きくなります。

Q2：ボルト締結でトルク管理だけでなく軸力管理が必要とされる理由は？

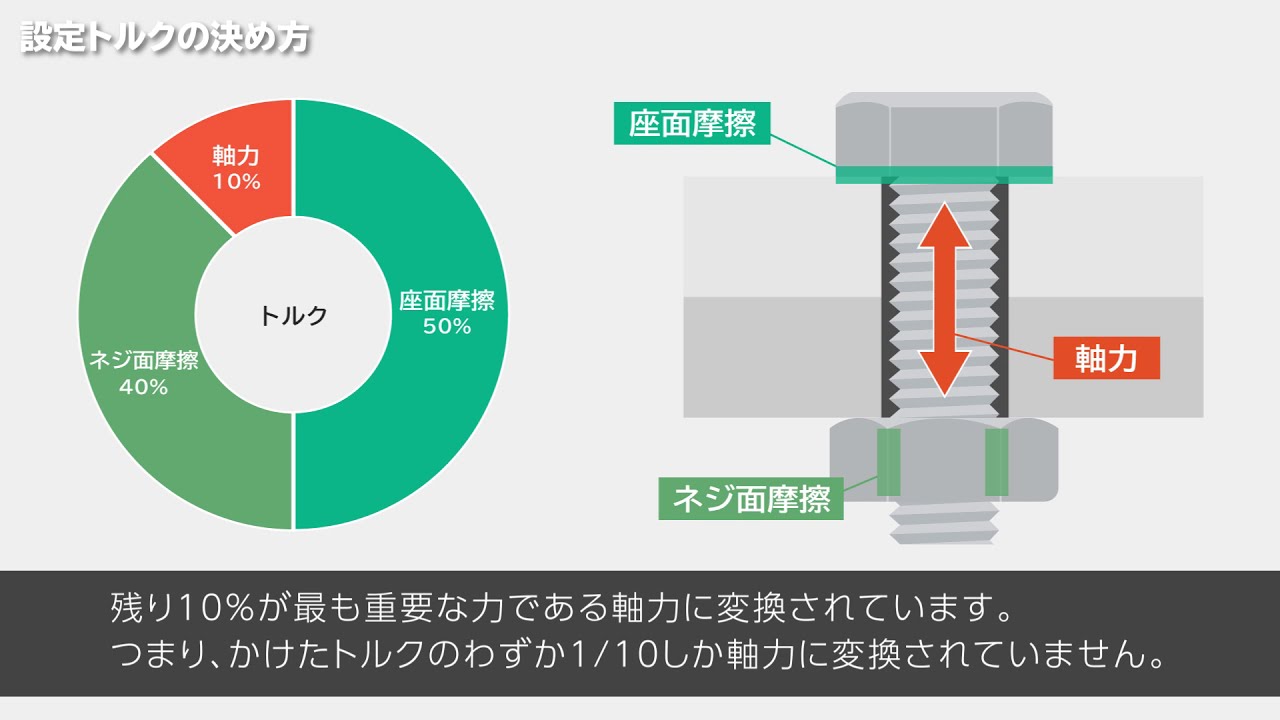

A2：ボルト締結の目的は「被締結材を所定の力で密着させること（軸力の確保）」だからです。締付トルクの約80〜90％はねじ面や座面の摩擦抵抗に消費され、実際の軸力に変換されるのはわずか10〜20％程度に過ぎません。摩擦のわずかな違いで軸力が大きく変動するため、高強度や気密性が求められる部位では軸力そのものを直接または高精度に管理する手法が必要になります。

Q3：軸力図（AFD）を作成するとき、符号のプラス・マイナスはどう表記しますか？
A3：構造力学の一般的なルールとして、部材を引き伸ばす「引張軸力」をプラス（＋）、部材を押し縮める「圧縮軸力」をマイナス（ー）と定義します。AFD上では基準線の片側に＋、反対側にーをプロットし、枠内に円で囲んだ符号（⊕や⊖）を付記して視覚的に区別します。

まとめ：軸力の正確な理解がもたらす構造・締結設計の信頼性

軸力は、構造力学における最も基本的な断面力でありながら、トラスの設計から高力ボルトの締結管理、長柱の座屈対策に至るまで、ものづくりの根幹を支える極めて実践的な指標です。

外力と内力の関係、応力への換算、トルク関係式による締結制御、そして圧縮時の座屈リスクを正しく結びつけて捉えることが、構造物や機械システムの安全性・耐久性を飛躍的に高める確かな土台となります。 （出典: 軸 力 と は（Yahoo!ニュース））
