漏れ電流の許容値はなぜ1mA？IoとIorの違いと基準の真相

工場やビル設備、さらには商業施設や住宅の電気保安管理において、保全担当者や電気主任技術者が日常的に直面するのが「漏れ電流」の管理基準だ。電路の安全性を測る代表的な指標として「1mA以下」という数値が広く知られているものの、測定器の画面に表示された数値がなぜ基準を超えてしまうのか、その物理的背景や判断基準に頭を抱える現場は少なくない。

電路の絶縁不良を放置すれば、設備の突発停止や誤動作にとどまらず、感電死傷事故や漏電火災という深刻な惨事へ直結する。省エネ化に伴うインバータ機器の普及や高周波ノイズの増加によって、従来の一括測定（Io）だけでは正確な絶縁診断が難しくなっている背景もある。法令が定める許容値の根拠から、機器別の詳細スペック、誤判定を防ぐ測定技術までを体系的に解説する。

📌 【この記事の重要ポイントまとめ】

• 要点1：電気設備技術基準で定められた低圧電路の漏れ電流許容値は「最大供給電流の2000分の1以下（一般的な単相回路等では1mA以下）」が法定基準となっている。
• 要点2：測定値（Io）には安全な対地静電容量成分（Ioc）が含まれるため、真の絶縁不良を把握するには抵抗分漏れ電流（Ior）の計測が不可欠。
• 要点3：インバータ負荷や医療機器など設備環境ごとの特性を把握し、適切な漏電遮断器の選定と絶縁監視を行うことが事故防止の鉄則。

【徹底検証】漏れ電流の許容値はいくら？「1mA以下」に定められた決定的な理由

電気設備の保全実務において指標となるのが、経済産業省が定める電気設備技術基準の解釈（電技解釈）第14条の規定だ。ここには低圧電路の絶縁性能について「電路の絶縁抵抗値は、開閉器または過電流遮断器で区切ることのできる電路ごとに、規定の絶縁抵抗値を保つこと」と明記されている。停電が困難な稼働中の電路に対する低圧電路絶縁管理基準として、「漏れ電流を1mA以下に保つこと」という代替規定が適用される。

なぜ「1mA以下」という極めて微小な数値がボーダーラインに設定されているのか。その背景には、人体の生理反応に関する医学的・電気工学的な根拠が存在する。

交流電源（50Hz/60Hz）が人体を通過した際、約1mAが「かすかに電気を感じる」感知限界の電流値とされている。これを超えて電流値が5mA〜15mAに達すると筋肉の痙攣が起き、自力で電源から離れられなくなる離脱不能電流（不随意電流）の域に入る。さらに50mA〜100mAを超えれば、心臓が痙攣して血液を送り出せなくなる心室細動を引き起こし、極めて短時間で死に至る。

つまり、漏れ電流1mAの理由とは、万が一人体が充電部や漏電した機器の外箱に触れても、ショックによる二次災害（高所からの転落など）や直接的な人身障害を防ぐための絶対的な安全マージンなのだ。電路全体で常時1mA以下の漏れ電流に抑えられていれば、配管や建築構造物への迷走電流による局部発熱を防ぎ、火災リスクを極限まで低減できる。

【機器別・設備別】漏洩電流許容値一覧表と絶縁抵抗測定基準値

電気設備全体の管理基準が1mAである一方、接続される個別機器や特定用途の設備には、それぞれ固有の安全規格が適用される。実務で参照される代表的な基準値を整理した。

対象区分・規格	基準値・許容値	適用条件・備考
低圧電路（電技解釈第14条）	漏れ電流 1mA以下 （または最大供給電流の1/2000以下）	停電が困難な場合の活線測定基準
絶縁抵抗測定基準値 （対地電圧150V以下）	0.1MΩ以上	単相100V回路、単相3線式100/200V回路など
絶縁抵抗測定基準値 （対地電圧150V超〜300V以下）	0.2MΩ以上	三相3線式200V回路など
絶縁抵抗測定基準値 （対地電圧300V超）	0.4MΩ以上	三相4線式400V回路など
B種接地工事許容値	変圧器施設時の接地抵抗値に準拠 （接地線漏れ電流管理）	高低圧混触時の電位上昇抑制および系統全体の漏れ電流監視

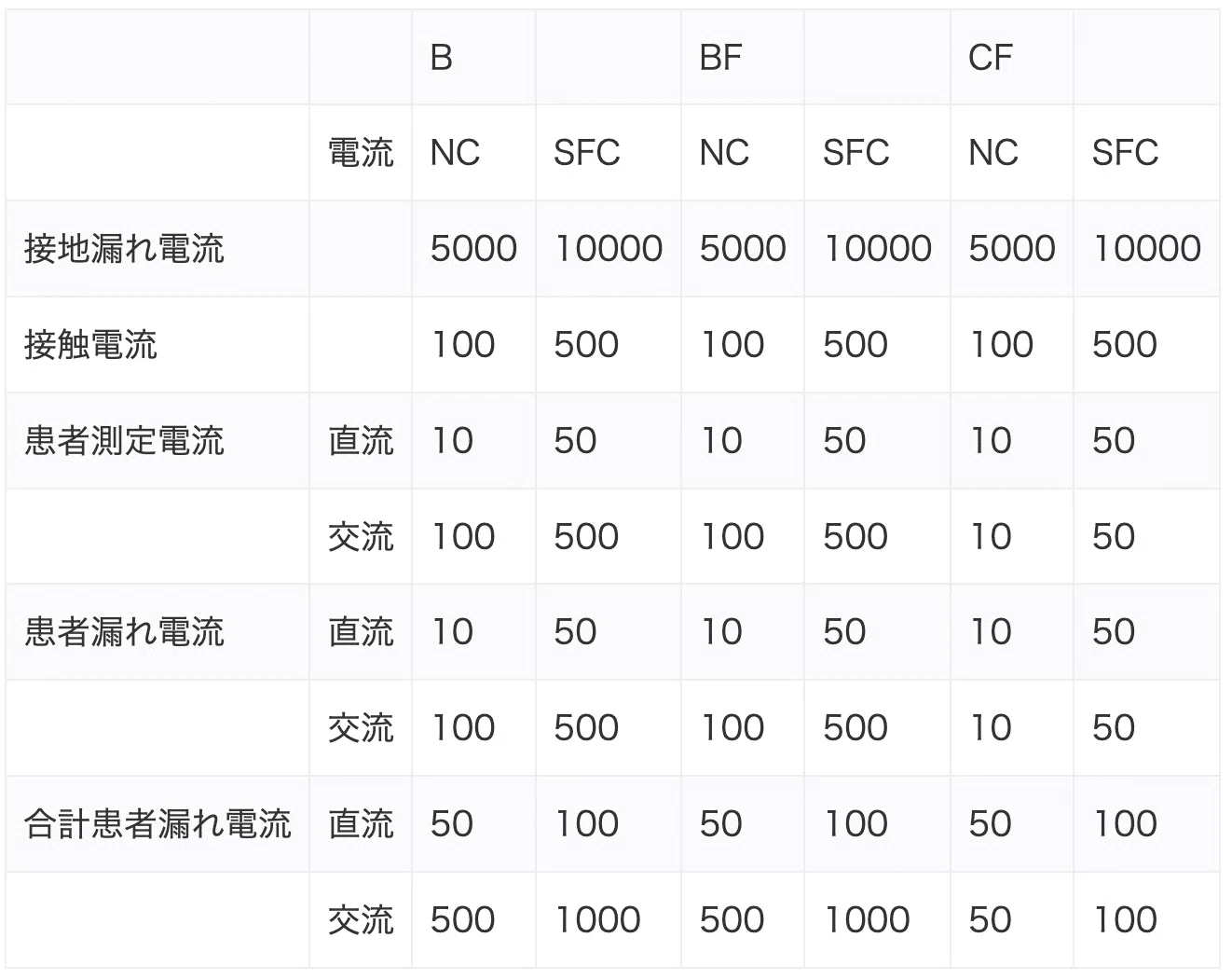

医療機器漏れ電流規格JIS （JIS T 0601-1）	接地漏れ電流：正常時 0.5mA / 単一故障時 1.0mA 患者漏れ電流（CF形）：正常時 10µA / 単一故障時 50µA	患者装着部の区分（B形/BF形/CF形）により極めて厳格な許容値を規定
一般産業用電気機器 （JIS C 0920等）	クラスI機器（接地あり）：0.75mA〜3.5mA以下 クラスII機器（二重絶縁）：0.25mA以下	電源コード接続機器の外郭・絶縁状態に対する基準

特に人命に直結する医療現場では、医療機器漏れ電流規格JISによって一般設備とは桁違いの厳しい許容値が課される。心臓に直接電極が触れるCF形装着部では、わずか10µAという微小電流でミクロショック心室細動を引き起こす危険があるため、医用接地センターや非接地配電方式（アイソレーション電源）と組み合わせた厳密な管理が義務付けられている。

現場を悩ます「IoとIorの違い」とは？静電容量成分と真の危険値

電気設備の点検現場で頻出するのが、「クランプメーターで測ると漏れ電流が5mAを示しているのに、停電して絶縁抵抗計（メガー）で測ると100MΩ以上あり完全な健全状態を示す」という現象だ。このギャップを理解する鍵が、IoとIorの違いにある。

配電線路で発生する漏れ電流（Io：全漏れ電流）は、以下の2つの成分のベクトル合成で成り立っている。

• Ior（抵抗分漏れ電流）：電線被覆の傷や機器内部の絶縁破壊など、純粋な絶縁劣化によって流れる危険な漏れ電流。同相の電圧と同位相で流れ、ジュール熱を発生させて火災や感電の原因となる。
• Ioc（容量分漏れ電流）：長い配線ケーブルと大地間の静電容量、あるいは機器内部のノイズフィルター（コンデンサ）を介して流れる進み位相の電流。絶縁劣化とは無関係に構造上流れてしまう無害な電流。

数学的には「$Io = \sqrt{Ior^2 + Ioc^2}$」の関係式で表される。長距離配線や多数のOA機器が接続された系統では、絶縁が全く劣化していなくても対地静電容量が大きくなり、Iocだけで数mA〜数十mAのIoが流れてしまう。

従来の一般的な漏れ電流計はIoのみを測定するため、Iocの増加を絶縁不良と誤認してしまう欠点があった。そこで不可欠となるのが、基準電圧の位相信号を取り込んで電圧と同相の成分だけをリアルタイム抽出するIor測定クランプメーターだ。Iorをピンポイントで測定することにより、誤警報に惑わされることなく、真の絶縁不良箇所を正確に特定できる。

インバータ機器の急増と高周波ノイズ｜最新のインバータ漏れ電流対策

省エネ化が進むビル空調や工場の生産ラインでは、可変速制御を行うインバータ装置の導入が標準となっている。しかし、このインバータこそが漏れ電流管理を難しくさせる主因の一つだ。

インバータはパワー半導体の高速スイッチング（PWM制御）によって交流電力を生成するため、急峻な電圧変化（高dv/dt）に伴い高周波の漏れ電流が発生する。高周波電流は周波数に比例して対地インピーダンスが低下するため、浮遊容量を通じて大地へ流れやすくなる性質を持つ。

これにより、絶縁劣化がないにもかかわらず漏電遮断器感度電流（一般回路用30mAなど）を超過し、不要動作（誤トリップ）を引き起こしてラインを停止させてしまうトラブルが多発している。有効なインバータ漏れ電流対策として、以下の施策が現場で講じられている。

• 高周波対応形漏電遮断器の採用：基本波（50/60Hz）の漏れ電流には高感度で作動しつつ、高周波ノイズ成分には動作しないフィルター内蔵型の遮断器へ更新する。
• キャリア周波数の適正化：インバータのキャリア周波数を下げることで、スイッチングノイズによる高周波漏れ電流の発生量を抑制する（モーターの電磁音とのトレードオフを考慮）。
• ノイズフィルタおよびゼロ相リアクトルの設置：インバータの入出力側に零相リアクトルやEMCノイズフィルターを挿入し、電路から大地へ抜ける高周波電流を遮断する。
• 動力配線のシールド処理と配線長短縮：インバータとモーター間の配線を最短化し、金属遮へい管やシールドケーブルを用いて接地へ確実に帰還させるルートを構築する。

見落としが招く大事故の罠｜漏電火災防止対策と日常点検の実務

漏れ電流の放置がもたらす最悪の結末が、建物を焼き尽くす漏電火災だ。特に木造建築やラスモルタル壁構造の建物では、劣化した電線から壁内のメタルラス（金網）へ微弱な漏れ電流が流れ続け、火花放電や局所的な過熱から発火に至る事故が過去に多数報告されている。

コンセント周囲に蓄積したホコリや湿気によって微小放電が繰り返される「トラッキング現象」も、漏れ電流の増大から火災へと発展する典型例だ。これらを防ぐための漏電火災防止対策として、日常的な点検・監視体制の構築が欠かせない。

配電盤内の主幹ブレーカーだけでなく、分岐回路ごとの漏れ電流傾向を継続的に監視する「活線絶縁監視装置」の導入は極めて有効だ。定期巡回時には、B種接地工事許容値の管理を兼ねて変圧器の接地線をクランプ測定し、系統全体の漏れ電流ベースラインに異常な変動がないかをチェックする習慣付けが求められる。

単一の測定値が1mA以下であることに満足せず、「前月比で0.2mAから0.8mAへ急増していないか」といったトレンド管理を行うことが、重大事故を未然に食い止める防壁となる。

【漏れ電流の許容値】に関するよくある質問（FAQ）

Q1：停電点検ができない現場において、漏れ電流測定だけで法的な絶縁管理は十分ですか？
A1：電技解釈第14条に基づき、通電状態のまま測定した漏れ電流が「1mA以下」に保たれていることが確認できれば、停電を伴う絶縁抵抗測定（メガー測定）の代替として法的に認められる。ただし、正確を期すためIor測定による評価が強く推奨される。

Q2：漏電遮断器の感度電流が30mAなら、日常の漏れ電流も30mAまで流れて良いのでしょうか？
A2：明確な誤りだ。漏電遮断器の30mA感度は「万が一の感電や地絡時に回路を強制遮断するための保護動作値」であり、定常的な許容値ではない。日常管理基準はあくまで「1mA以下」であり、30mA近い漏れ電流が常時流れている状態は極めて危険な異常事態と判断しなければならない。

Q3：Ior測定を行いたいのですが、盤内に電圧測定用の端子がない場合はどうすれば良いですか？
A3：Ior測定には基準電圧信号（位相データ）の取得が必須となる。測定対象回路と同系統のコンセントや近傍のブレーカー端子から電圧を取得できる位相変換ユニット付き測定器を使用するか、安全に電圧プローブを接続できるテストポイントをあらかじめ盤内に設置しておく運用が必要だ。

まとめ：適切な漏れ電流管理が設備寿命と現場の安全を左右する

漏れ電流の管理値「1mA」は、人体の安全限界と火災予防の観点から導き出された明確な科学的根拠を持つ基準値だ。高調波を発生するパワーエレクトロニクス機器が普及した環境下では、見かけ上の漏れ電流（Io）だけに振り回されず、真の絶縁劣化を示す抵抗分漏れ電流（Ior）を正確に見極める技術的アプローチが不可欠となっている。

設備ごとの許容値基準を正しく把握し、適切な測定機器の選定と予防保全型のトレンド管理を実践することが、大切な人命と電気設備資産を事故の脅威から守り抜くための確実な道筋となる。 （出典: 漏れ 電流 許容 値（Yahoo!ニュース））
