同軸ケーブルの作り方を徹底解説！F型接栓の自作手順とショート対策

テレビ画面に突然ノイズが走ったり、「受信できません（E202）」のエラーコードが表示されて映像が途切れたりした経験はないでしょうか。アンテナ本体の故障を疑いがちですが、現場の調査で圧倒的に多いトラブル要因は、実はアンテナケーブルの接触不良や経年劣化です。市販のケーブルを購入して交換するのも一つの手ですが、部屋の模様替えや壁沿いのすっきりした配線を目指すなら、必要な長さぴったりで作れる同軸ケーブルの自作が最もコストパフォーマンスに優れています。

一見すると難しそうに見える同軸ケーブルの加工ですが、正しい構造の理解とミリ単位の皮むき寸法さえ把握していれば、初心者でも10分程度でプロ並みの仕上がりが手に入ります。2026年現在の高精細な4K8K放送や高品位なネット回線環境を安定して楽しむためにも、正確な自作手順とトラブルを防ぐ安全対策を身につけておきましょう。

📌 【この記事の重要ポイントまとめ】

• 要点1：テレビの映像不良は端子部の接触不良が多く、同軸ケーブル自作でジャストサイズの美しい配線が可能。
• 要点2：屋内の取り回しには「4C-FB」、屋外や10m以上の長距離伝送には低損失な「5C-FB」を選ぶのが鉄則。
• 要点3：芯線と編組線が1本でも触れるとショートして機器故障を招くため、確実な絶縁処理が成否を分ける。

テレビが映らない原因は接触不良？同軸ケーブル自作のメリットと準備

テレビやレコーダーの裏側で、長年曲げられたまま放置されたアンテナケーブルは、プラグ内部で芯線が曲がっていたり、シールドが断線していたりすることが珍しくありません。市販されている既製品の同軸ケーブルは長さのバリエーションが限られており、長すぎて束ねた部分がノイズの発生源になったり、短すぎて端子に強いテンションがかかって抜け落ちたりするトラブルを引き起こします。

自分で同軸ケーブルを加工・自作する最大のメリットは、ミリ単位で設置場所に合わせた最適な長さを作れる点にあります。壁のアンテナ端子からテレビのチューナー部までを一直線に最短距離で配線できれば、部屋の美観が劇的に向上するだけでなく、信号の減衰を最小限に抑えることが可能です。2026年最新のアンテナ線配線トレンドにおいても、不要な余長を排したノイズ耐性の高いストレート配線が強く推奨されています。

【規格の選び方】同軸ケーブル「4C-FB」と「5C-FB」の違いを徹底比較

自作を始める前に、設置環境に応じた正しいケーブル規格を選定する必要があります。アンテナケーブルの型番にある「4C-FB」や「5C-FB」といった記号には、性能を見分ける明確な基準が存在します。

最初の数字「4」や「5」はケーブルの太さ（外径）を示しています。4Cは外径約6mmと柔らかく曲げやすいため、テレビ裏や家具の隙間を通す室内配線に最適です。一方、5Cは外径約7.7mmと太く硬いものの、信号の減衰量が非常に少ないため、アンテナから引き込む屋外配線や10mを超える長距離配線で力を発揮します。

後半のアルファベットである「FB」は、絶縁体に発泡ポリエチレン（F）、外部導体にアルミ箔と編組線の二重シールド（B）を採用していることを意味します。4K8K対応の同軸ケーブル加工を行う際は、電波漏洩や外来ノイズの混入を強固に防ぐため、安価な「2V」や「3C-2V」などの旧規格ではなく、必ずシールド性能の高い「FB」規格を選択してください。

失敗しないための必須工具と同軸ケーブルストリッパーの利便性

同軸ケーブルの自作には、以下の部材と工具を用意します。

【必要な部材・工具】
・同軸ケーブル（4C-FB または 5C-FB）
・適合するサイズのF型接栓（コネクター本体＋かしめ用アルミリング）
・カッターナイフまたは同軸ケーブルストリッパー
・同軸ケーブル圧着工具（またはペンチ・プライヤー）
・ニッパー

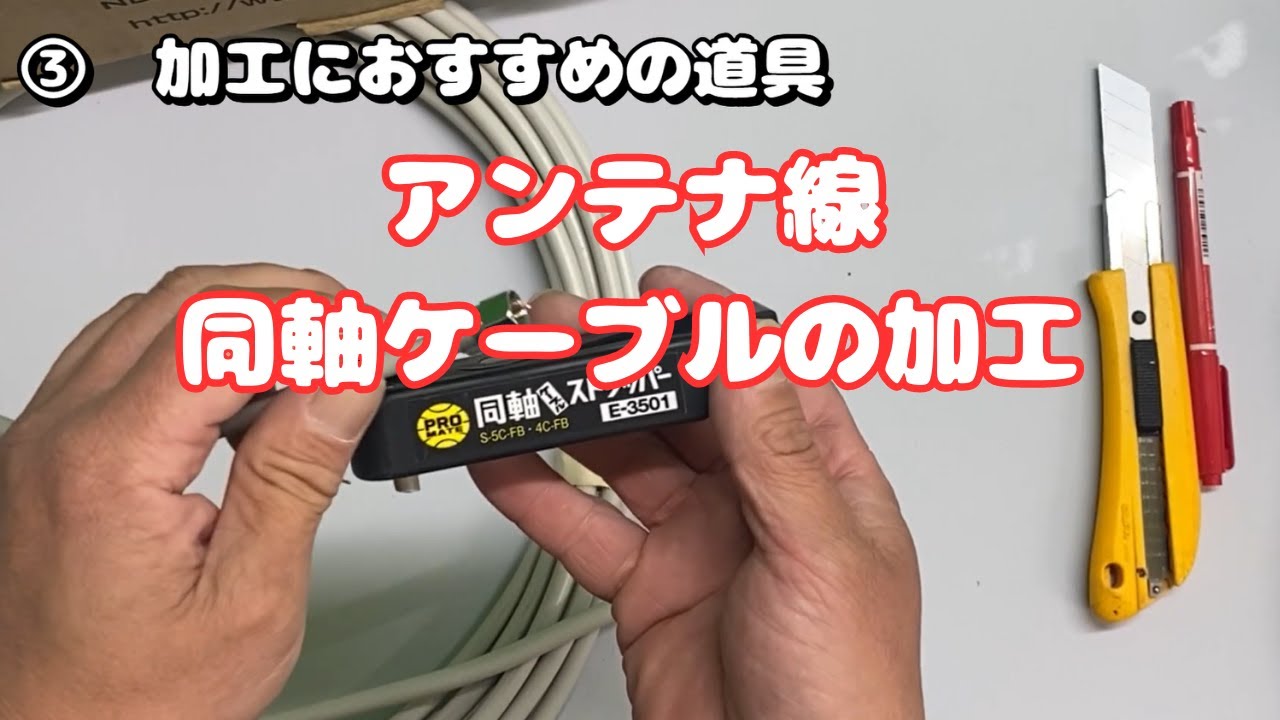

カッターナイフだけでも加工は可能ですが、芯線や編組線を誤って切断してしまうミスが多発します。作業の精度とスピードを劇的に高めたいなら、同軸ケーブルストリッパーの導入がおすすめです。ケーブルを挟んで2〜3回転させるだけで、外被と絶縁体を規定の深さで同時にカットできるため、初心者でも失敗することなく均一な皮むきが完了します。

また、F型接栓の固定には専用のかしめダイスを備えた同軸ケーブル圧着工具を使うと、リング全体を均等な力で圧着でき、引っ張り強度の高い堅牢なプラグに仕上がります。

【寸法ルール公開】同軸ケーブル皮むき寸法とF型接栓の取り付け手順

アンテナケーブル自作手順の肝となるのが、正確な皮むき寸法です。以下の一連の流れに従って作業を進めます。

ステップ1：かしめリングをケーブルに通す
加工を始める前に、付属のアルミリング（または真鍮リング）をあらかじめケーブルに通しておきます。接栓を差し込んだ後からでは通せなくなるため、最初の段階で確実に奥へ通しておいてください。

ステップ2：外被（シース）のカット
ケーブル先端から約10〜12mmの位置にカッターの刃を入れ、外側の黒い外被だけを一周切り取ります。内部の網状の金属線（編組線）を傷つけないよう、浅めに刃を入れるのがコツです。

ステップ3：編組線の折り返し処理
露出した編組線（網状の細い線）を爪先やマイナスドライバーでほぐし、外被側へ均一に折り返します。下地にあるアルミ箔テープは剥がさず、芯線の絶縁体側に密着させておきます。

ステップ4：内部絶縁体のカット
先端から約2〜3mmを残し、中心の白い絶縁体（発泡ポリエチレン）をぐるりとカットして取り除きます。これにより、中心の銅線（芯線）が先端から2〜3mm露出した状態になります。

ステップ5：F型接栓の挿入と圧着
F型接栓の筒状パーツを、折り返した編組線とアルミ箔の間にしっかりと奥まで押し込みます。接栓内部の段差に白い絶縁体が突き当たるまで強く押し込むのがポイントです。最後に、ステップ1で通しておいたリングを接栓の根元までスライドさせ、圧着工具を使ってガタつきがないよう均等にかしめます。

先端の芯線がF型接栓のネジ切り先端から1〜2mm程度突き出ている状態になれば、アンテナプラグ接続方法として完璧な仕上がりです。

芯線と編組線の接触に注意！同軸ケーブルショートの原因と防止策

同軸ケーブルの自作で最も警戒すべきトラブルが、芯線と編組線の接触によるショート（短絡）です。

同軸ケーブルは、中心の芯線で高周波の映像信号を伝送し、周囲の編組線とアルミ箔でノイズを遮断するアースの役割を担っています。外被を剥く際や編組線を折り返す際に、髪の毛よりも細い編組線の金属繊維が1本でも中心の芯線やアルミ箔の切れ端に触れてしまうと、信号ラインが完全にショートしてしまいます。

特にBS/CSアンテナを設置している場合、テレビやレコーダーからアンテナ側へ同軸ケーブル経由で「DC15Vの電源」が常時供給されています。この状態でショートが発生すると、テレビ側で過電流保護回路が作動して「アンテナ電源ショート」の警告が表示され、映像が一切映らなくなります。場合によってはチューナー機器の内部回路に過負荷がかかり、機器の故障に直結する危険性があります。

F型接栓を差し込む直前には、必ず明るいライトの下で芯線の根元を目視確認し、迷い込んだ細い金属線が残っていないかを徹底的にチェックしてください。

【同軸 ケーブル 作り方】に関するよくある質問（FAQ）

Q1：専用の圧着工具が手元にない場合、ペンチでも固定できますか？
A1：一般的なペンチやプライヤーでもリングを潰して固定することは可能です。ただし、一方向から強く挟むとリングが楕円形に変形し、隙間ができて接触不良やシールド漏れの原因になります。ペンチを使う場合は、少しずつ角度を変えながら八角形を作るイメージで全方向から均等に力を加えてかしめてください。

Q2：4K8K放送を受信するためには、専用のF型接栓が必要ですか？
A2：従来の地デジ・2K用接栓でも物理的に接続は可能ですが、4K8K放送（特に左旋円偏波を使用するチャンネル）は3224MHzという極めて高い周波数帯を使用します。シールド性能が低い旧型接栓を使うと、室内のWi-Fiルーターや電子レンジからの電波干渉を受けてブロックノイズが発生しやすくなります。4K8Kの安定視聴には「SHマーク（スーパーハイビジョン受信マーク）」準拠または高シールド構造を謳う接栓の使用を強く推奨します。

Q3：芯線の長さが長すぎたり短すぎたりするとどうなりますか？
A3：芯線が接栓の先端から3mm以上長く突き出ていると、テレビ側のメス端子内部にある受けバネを押し広げて破損させるリスクがあります。逆に芯線が短すぎて接栓の内部に引っ込んでいると、端子内の電極に届かず接触不良（受信レベル低下やE202エラー）を引き起こします。接栓先端から「1〜2mmだけ出ている状態」が理想的な寸法です。

まとめ：同軸ケーブルの自作スキルで快適なテレビ視聴環境を手に入れよう

同軸ケーブルの自作は、適切な手順と寸法ルールさえ守れば、専門資格を持たない一般ユーザーでも安全かつ確実に施工できる実用的なDIYスキルです。用途に合わせて「4C-FB」と「5C-FB」を正しく使い分け、同軸ケーブルストリッパーなどの便利ツールを活用することで、作業の精度は格段に上がります。

無駄なケーブルのたるみをなくした美しい配線は、部屋の景観を整えるだけでなく、4K8K放送をはじめとする大容量・高周波信号を安定して受け取るための強固な基盤となります。テレビの映りが不安定なときや模様替えで配線を一新したいときは、本記事のステップを参考にぜひ同軸ケーブルの自作に挑戦してみてください。 （出典: 同軸 ケーブル 作り方（Yahoo!ニュース））
