工場の製造ラインからビルのエレベーター、身近なスマートホーム機器の内部回路に至るまで、あらゆる電気制御の根幹を支えているのが「a接点」と「b接点」です。スイッチを押したときに電気を通すのか、それとも遮断するのかという極めてシンプルな動作原理ですが、回路設計の実務ではその使い分けがシステムの安全性や信頼性を直に左右します。

制御工学を学び始めた技術者や現場の保全担当者が最初につまずきやすいのが、「普段は何気なく組んでいるけれど、なぜ非常停止ボタンには必ずb接点が指定されるのか」「PLCのラダー図上でb接点を書くとなぜ混乱しやすいのか」という実務上の疑問です。本稿では、接点の名称やJIS回路記号の基本から、産業現場におけるフェールセーフ設計思想、c接点への応用までを余すところなく解説します。

📌 【この記事の重要ポイントまとめ】
  • 要点1:a接点は「普段開いていて押すと通電(NO)」、b接点は「普段閉じていて押すと遮断(NC)」する基本動作を持つ。
  • 要点2:非常停止ボタンにb接点を採用する最大の理由は、断線やトラブル発生時にシステムを安全側(停止)へ倒す「フェールセーフ設計」を実現するため。
  • 要点3:PLCラダープログラムやリレーシーケンスでは、物理スイッチの接点種別と内部論理の組み合わせを正確に把握することが誤動作防止の鍵となる。

【徹底比較】a接点とb接点の決定的な違い|動作・名称・英語表記

電気接点は、操作していない「初期状態(非励磁・非操作時)」に電気が流れているかどうかで分類されます。この2つの基本がa接点b接点です。

項目a接点(メーク接点)b接点(ブレーク接点)
英語表記Normally Open(NO接点)Normally Closed(NC接点)
別名メーク接点(Make contact)ブレーク接点(Break contact)
通常時(非操作時)離れている(OFF / 絶縁状態)接触している(ON / 導通状態)
操作時(押下・通電時)接触する(ON / 導通状態)離れる(OFF / 絶縁状態)
主な用途起動スイッチ、インターロック確認、センサ検知停止スイッチ、非常停止ボタン、サーマルリレー警報

a接点(NO接点 / メーク接点)の「a」は、ドイツ語の「Arbeitskontakt(動作接点)」に由来します。普段は回路が開いて(Open)おり、スイッチを押す、あるいはリレーコイルに通電することで接点が閉じ、回路を作ります(Make)。身近な例では、パソコンのキーボードや部屋のチャイム、機械の始動ボタンスイッチがこれに該当します。

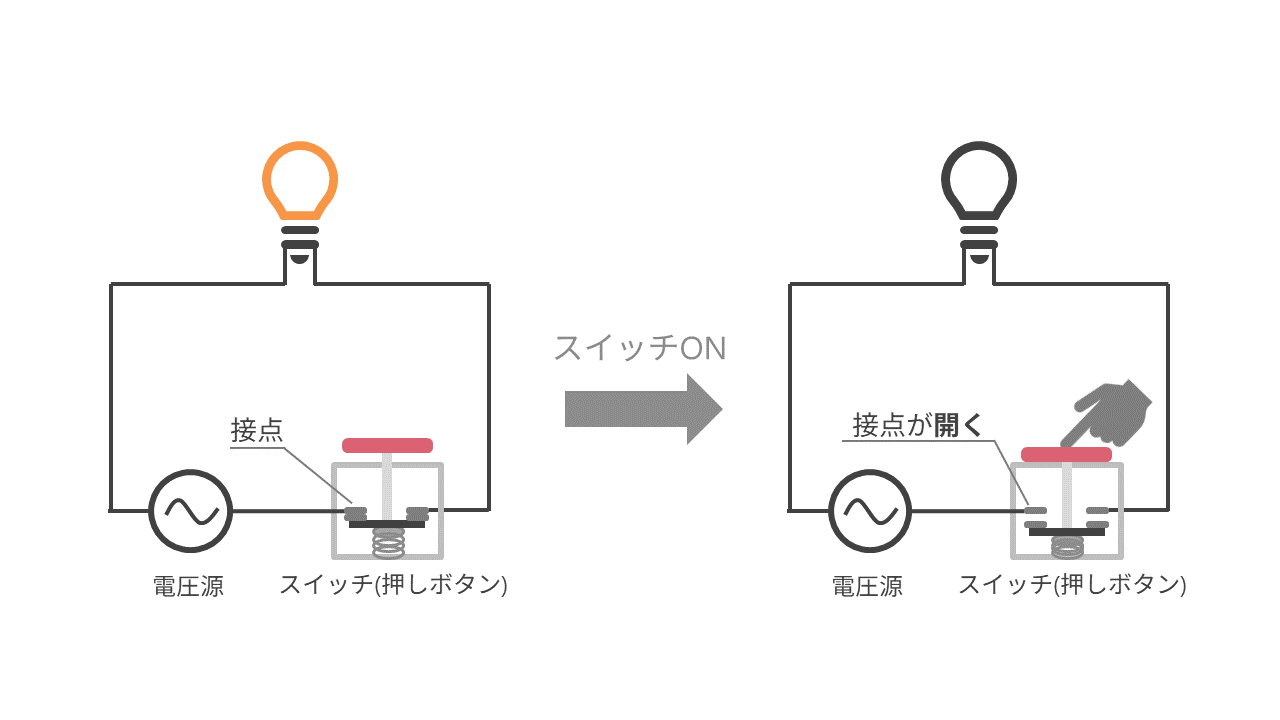

一方、b接点(NC接点 / ブレーク接点)の「b」は、ドイツ語の「Ruhekontakt」と対をなす「Bremskontakt(制動・停止接点)」や英語のBreakに由来します。何もしていない状態で常に接点が閉じて(Closed)通電しており、スイッチを押すと接点が離れて電流を遮断(Break)します。冷蔵庫のドアを開けたときに庫内灯が点くスイッチや、機械の停止ボタンが代表例です。

【JIS新旧規格】回路記号の読み方とPLCラダー図における接点表現

電気図面(シーケンス図)を読む上で避けて通れないのが回路記号です。日本国内の図面面では、過去のJIS規格(旧JIS: JIS C 0301)と、国際規格IEC 60617に整合させた新規格(新JIS: JIS C 0617)が混在しているケースが多く見られます。

 【シーケンス図における接点記号のイメージ】 ■ a接点(NO) 旧JIS: ───┤ ├─── (または縦書きで左側に離れた線) 新JIS: ───/ ─── (斜め線が開いた状態) ■ b接点(NC) 旧JIS: ───┤/├─── (接点記号に斜線が入る) 新JIS: ───\ ─── (斜め線が接点に触れて閉じている状態)

制御盤の配線図では、押しボタンスイッチなのかリレーの補助接点なのかによってシンボルの付加形状が異なります。操作部を示す記号が付いているものがボタンスイッチ、四角や円で囲まれたコイルと連動するものが電磁リレーの接点です。

さらに、現代の制御回路で主流のPLC(プログラマブルロジックコントローラ)のラダー図では、表現に特有のルールが存在します。ラダー図上の記号は「--| |--(a接点命令)」と「--|/|--(b接点命令・論理否定)」で表されます。ここで初心者が陥りがちなのが、「物理スイッチがb接点だからといって、ラダー図上でも必ずb接点命令を書くとは限らない」という点です。

PLCの内部では、入力端子に電圧がかかっている(ON)か、かかっていない(OFF)かを「1」と「0」のビット情報として読み取ります。物理的にb接点のスイッチ(普段通電)を接続した場合、何もしなくても入力メモリは「1」になります。そのため、プログラム側で「スイッチが押された(0になった)瞬間に処理を走らせる」ためには、論理を正しく反転させる設計センスが求められます。

なぜ非常停止ボタンは「b接点」なのか?フェールセーフ安全設計の真実

産業機械の安全基準(ISO 13850やJIS B 9703など)において、「非常停止ボタンには必ずb接点(強制開離機構付きNC接点)を使用する」と厳格に定められています。なぜ始動と同じa接点ではなく、b接点でなければならないのでしょうか。その理由は、安全工学の根幹であるフェールセーフ(Fail-Safe)設計にあります。

 【フェールセーフの比較】 ────────────────────────────────────────────────────────── ケース1:もし「a接点」で非常停止を作った場合(危険側の故障) [電源] ─── (断線中×) ─── [非常停止(a接点:押下)] ─── [停止リレー] ⇒ 非常時に作業者がボタンを押しても、電線が切れていたら信号が届かず【機械が止まらない】! ケース2:正しく「b接点」で非常停止を作った場合(安全側の故障) [電源] ─── (断線中×) ─── [非常停止(b接点:常時通電)] ─── [運転保持コイル] ⇒ 配線が断線したり端子が抜けたりした瞬間、電流が切れて【自動的に機械が緊急停止する】! ──────────────────────────────────────────────────────────

機械にトラブルが発生した際、最も恐ろしいのは「停止させたいのに制御不能になること」です。もしa接点で非常停止回路を組むと、普段は電流が流れていないため、途中の電線がネズミにかじられて断線していても、スイッチの接触不良が起きていても誰も気づけません。そしていざ人命に関わる事故が起き、作業者がボタンを強く叩いても、断線によって信号が遮断されているため機械は暴走し続けます。

対してb接点を使用する構成であれば、「電気が正常に流れていること自体を安全確認の条件」にできます。配線の脱落、電源喪失、ボタンの物理的破損など、どのようなトラブルが起きても回路が開いて通電がストップするため、装置は瞬時に安全側(停止状態)へ移行します。これこそが、命を守るフェールセーフの神髄です。

切り替えを1台でこなす「c接点」の仕組みとa接点・b接点の同時動作対策

現場ではa接点とb接点を単体で使うだけでなく、1つのスイッチ機構で両方の機能を兼ね備えたc接点(トランスファー接点 / Transfer Contact)が極めて頻繁に活用されます。

c接点は、共通端子であるCOM(コモン)NO(a接点端子)NC(b接点端子)の3つの端子で構成されています。英語の「Changeover」の頭文字からc接点と呼ばれます。

 【c接点の内部動作イメージ】 [NC端子 (b接点)] ────┐ (通常時:COMとNCが接触) ● [COM端子 (共通)] ───/ ○ [NO端子 (a接点)] ────┘ (操作時:COMが切り替わりNOと接触)

c接点を扱う上で必ず知っておくべき技術的要点が、切り替わり瞬間の「a接点・b接点の同時動作」に対する挙動です。接点の切り替え方式には主に2種類が存在します。

  • ノンオーバーラップ接点(ブレーク・ビフォア・メーク:BBM)
    一般的なリレーやスイッチの標準構造。b接点が「離れて(Break)」から、わずかな時間差(数ミリ秒)を経てa接点が「接触(Make)」します。電源の短絡(ショート)を防ぐための基本構造です。
  • オーバーラップ接点(メーク・ビフォア・ブレーク:MBB)
    特殊な計測回路や無瞬断切替で用いられる構造。a接点が「接触してから」b接点が「離れます」。切り替えの瞬間に一瞬だけ両方の接点が同時にONになります。

モーターの正転・逆転回路のように、両方が同時にONになると電源間ショートを引き起こす危険な回路では、単にc接点を使うだけでなく、相手側のリレーコイル回路に互いのb接点を直列に割り込ませる電気的インターロック回路を組むことが鉄則です。

【実践】リレーシーケンス制御と電磁開閉器(マグネットスイッチ)の補助接点活用法

リレーシーケンス制御の王道であり、あらゆる自動制御盤の基礎となるのが自己保持回路(Self-holding Circuit)です。押しボタンスイッチは手を離すと元の位置に戻ってしまいますが、リレーと接点を組み合わせることで、通電状態を記憶し続けることができます。

 【基本の自己保持回路】 [電源+] ──┬── [始動SW (a接点)] ──┬── [停止SW (b接点)] ── (リレーコイル R) ── [電源-] │ │ └─── [リレー補助a接点 (R)] ─┘

この回路では、始動スイッチ(a接点)を一瞬押すとリレーコイルRが励磁されます。すると、並列に配置されたリレー自身の補助a接点が閉じるため、始動スイッチから指を離してもリレー自身を経由して電気を供給し続けます。そして、回路の途中に直列配置された停止スイッチ(b接点)を押すことで、初めて電流が途切れて自己保持が解除されます。

大型モーターなどを駆動する電磁開閉器(マグネットスイッチ)では、大電流を直接ON/OFFする「主接点(メイン接点)」のほかに、制御信号用の「補助接点(Auxiliary Contact)」が備えられています。補助接点のa接点は運転中ランプの点灯やPLCへの運転フィードバック信号として使われ、補助b接点は停止中ランプの点灯や、逆転防止インターロック用として不可欠な役割を果たしています。

【a接点とb接点】に関するよくある質問(FAQ)

Q1:スイッチやリレーのカタログにある「1a1b」や「2c」とは何のことですか?
A1:その機器に内蔵されている接点の構成と数を表しています。「1a1b」は独立したa接点が1個とb接点が1個ある構成。「2c」は切り替え可能なc接点が2回路分内蔵されていることを示します。極数(回路数)と投数(切り替え方向)を表す英語では、1a=SPST-NO、1c=SPDT、2c=DPDTなどと表記されます。

Q2:a接点とb接点を見分けるテスターでの確認方法は?
A2:テスターを抵抗測定モード(または導通ブザーモード)にし、スイッチを操作していない状態で端子間に当てます。針が動かず(抵抗値無限大/ブザーが鳴らない)スイッチを押したときに導通するのが「a接点」です。逆に、何もしていない状態で導通し(抵抗値0Ω付近/ブザーが鳴る)、押したときに切れるのが「b接点」です。

Q3:メカニカルリレーとSSR(ソリッドステートリレー)で接点の考え方に違いはありますか?
A3:基本的な論理(通電するか遮断するか)は同一ですが、半導体素子(サイリスタやフォトカプラ等)で無接点開閉を行うSSRは、物理的な可動部が存在しません。そのためチャタリング(接点衝突時の微小なバウンド)がなく超高速開閉が可能ですが、OFF時にもごくわずかな漏れ電流が発生する特性があるため、完全な電気的絶縁を要する安全遮断用途には機械式b接点リレーが依然として必須となります。

Q4:チャタリングを防ぐにはどうすればよいですか?
A4:メカニカルなスイッチを押した瞬間には、接点同士のバウンドにより数ミリ秒間にわたってON/OFFが細かく繰り返される「チャタリング」が発生します。PLC入力であれば入力フィルタ(応答時間設定)を数十ミリ秒に設定してノイズを除去するか、ハードウェア側でRCローパスフィルタやシュミットトリガ回路を組み込むのが一般的な対策です。

まとめ:接点の論理を正しく理解し、安全で高信頼な回路設計へ

電気接点の「a接点」「b接点」は、単なるONとOFFの反転にとどまらず、産業機器の安全性と信頼性を担保するための設計思想そのものです。通常時の状態を定義するノーマリーオープン(NO)とノーマリークローズ(NC)の意味を正しく捉え、非常停止やインターロック回路に潜むフェールセーフの原則を意識することで、トラブルに強く人命を守る回路を組むことができます。

ハードウェア配線からソフトウェア(PLCラダー図)への置き換えが進む現代においても、物理接点が果たす安全上の役割が変わることはありません。回路図上のシンボル一つひとつに込められた「なぜその接点を選ぶのか」という根拠を常に意識しながら、高品質な設計・保全実務に役立ててください。 (出典: a 接点 b 接点(Yahoo!ニュース)
